FAKRA 2 * wtyk na kabel RG174 CODE-Z PROSTE

Brutto: 28,03 zł
Netto: 22,79 zł
Na stanie: 58 szt.
Czas wysyłki 1-2 dni robocze



Polityka bezpieczeństwa



Zasady dostawy



Zasady zwrotu

Gwarancja ceny

W związku z dużą ilością zamówień włączyliśmy opcję zamawiania ilości produktów powyżej dostępnego stanu w magazynie.

Opłacenie zakupu produktu powyżej aktualnego stanu zapewni Państwu:

- rezerwację i gwarancję dostawy produktu,
- gwarancję ceny z dnia z opłacenia zamówienia.
Nie ma innej formy rezerwacji produktów
done   Produkt w stałej ofercie.
W przypadku chwilowego braku lub zapotrzebowania na większą ilość czas dostawy 5-10 dni roboczych.

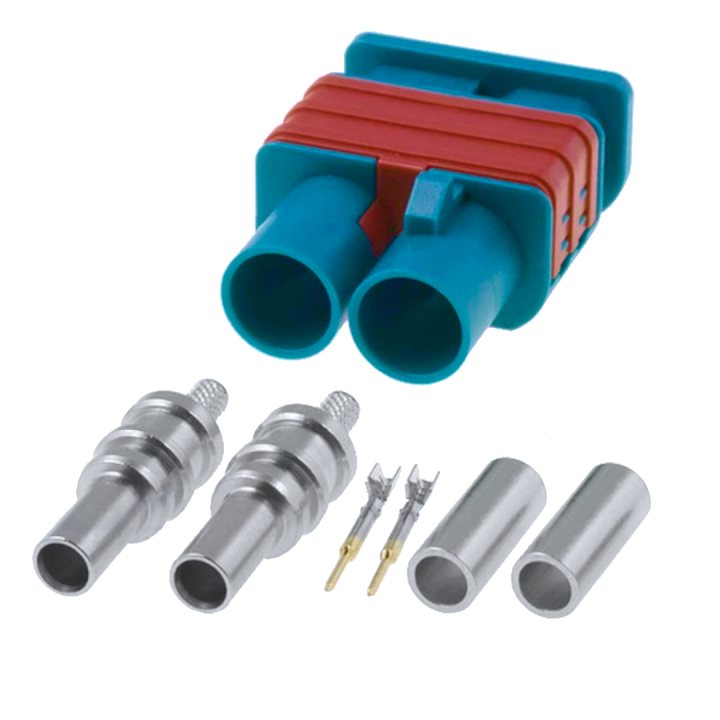

Złącze męskie podwójne SMB FAKRA na kabel RG174 CODE-Z  proste.

Koncentryczne złącze wysokiej częstotliwości SMB dodatkowo wyposażone w osłoną z tworzywa sztucznego , która polaryzuje ( koduje ) złącze zgodnie z branżowym standardem FAKRA.

Standard FAKRA powstał głównie na potrzeby motoryzacji i stosowanych w niej technologiach : sygnały w.cz. GPS, GSM, radio (  AM, FM, DAB ) co nie ogrnaicza wykorzystania złączy w innych aplikacjach.


SPECYFIKACJA TECHNICZNA:


  • Typ złącza: FAKRA II SMB
  • Rodzaj: koncentryczne
  • Złącze: wtyk męski podwójny prosty
  • Impedancja falowa: 50ohm
  • Maksymalne napięcie pracy: 335V
  • Rodzaj kabla: RG174, RG316
  • Temperatura pracy: -40°C ~ 105°C
  • Kolor: niebieski morski ( kodowanie kolorem osłony )

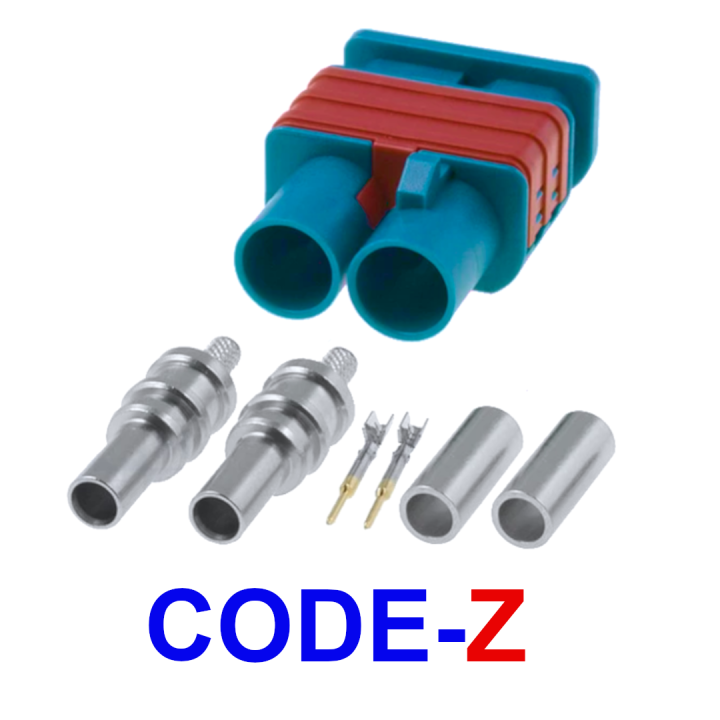

  • Polaryzacja: kodowanie Z ( CODE-Z - Water Blue ) - kodowanie neutralne pasuje do wszystkich kodów
  • Orientacja przestrzenna:      prosty
    •
  • Montaż elektryczny: pin lutowany, tuleja zaciskana

Standard FAKRA odróżnia tryznaście kluczy mechanicznych kodowanych wilekimi lierami, które są powiązane z kodowaniem za pomocą koloru, któe umożliwiaja łatwą identyfikację

( litery A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony , Z - Niebeski morski ).

W standarcie FAKRA przewidziano jeden klucz neutralny - UNIWERSALNY Z - Niebeski morski , który mozna zastąpić kodowania:
A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony

UWAGA DO PRODUKTU:

  • niekiedy kolor może róznić się odcieniem od deklarowanego, ale zawsze w opisie jest podany kod wykonania CODE-x

  • Marka
    RF CONNECTORS
  • Indeks
    ZL FAK-M2S CODE-Z
  • W magazynie
    58 szt.
  • Stan:
    Nowy
  • EAN13
    5905778404782
