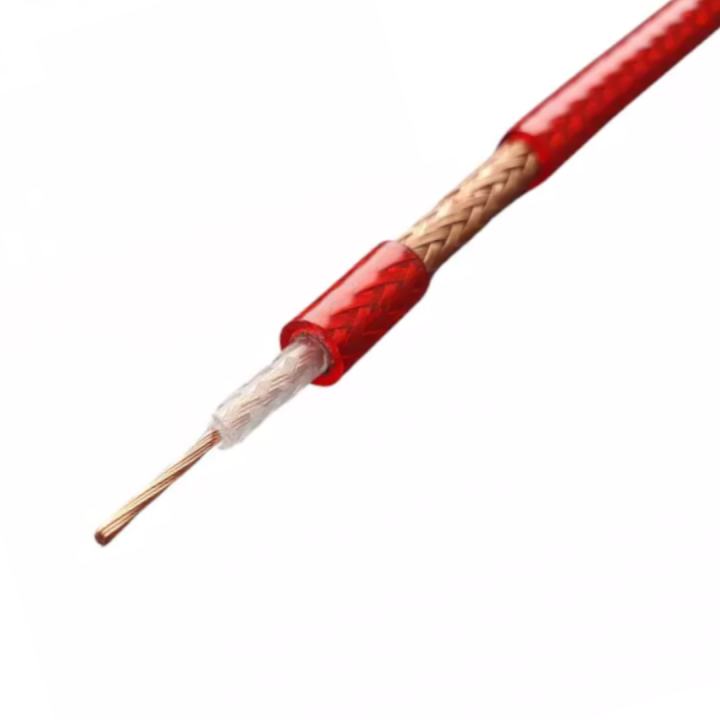

Kabel koncentryczny RG58 RED 50Ω – elastyczny RF do 3 GHz
Elastyczny kabel koncentryczny RG58 RED przeznaczony do zastosowań RF, mikrofalowych oraz pomiarowych.
- systemy RF i mikrofalowe
- telekomunikacja
- aparatura pomiarowa i laboratoryjna
- projekty elektroniczne i przemysłowe
- typ: RG58 kolor CZERWONY
- konstrukcja: elastyczny kabel koncentryczny
- maksymalna częstotliwość pracy: 3 GHz
- impedancja: 50 +/- 2 Ω
- tłumienie przy 1 GHz: 0,56 dB
- współczynnik skrócenia (ang. Velocity Factor, VF): 66%
- pojemniość 82 pF/m
- skutecznośc ekranowania : min 76dB
- napiecie pracy (AC): 500Vrms
- maksymalne napięcie pracy (AC) : 2000Vrms
- odpornośc na przeskok iskry płaszcza zewnętrzego (AC): 2000Vrms
- minimalny promień gięcia pojedynczego przewodu: 25mm
- minimalny promień gięcia wiązki przewodów: 50mm
Budowa kabla:
- żyła sygnałowa: linka 18 drutowa fi - 0,1
67mm każdy, stal miedziowana platerowana srebrem ( struktura trójwarstwowa) fi - 0,9mm
- dielektryk: PE spieniony fi2,95mm
- ekran: jednowarstwowy ekran, plecionka miedź , skuteczność pokrycia 98%, fi - 2,59mm
- materiał płaszcza: PVC kolor czerwony transparentny, zapewnia wysoką odporność chemiczną, elastyczną, na urazy mechaniczne oraz wyskoką odpornośc UV i starzenie, fi - 5,2mm
- maksymalna temperatura pracy: do 85°C
Zaastosowanie materiału PVC na pancerz zewnętzny wady i zalety:
- Dobra ochrona mechaniczna skutecznie chroni kabel przed: przetarciami, uderzeniami, zgnieceniem w typowych instalacjach
- Wysoka elastyczność: łatwość w układani, dobrze znoszą zginanie, nadają się do instalacji ruchomych i półruchomych
- Odporność na wilgoć: PVC nie chłonie wody, zabezpiecza ekran i dielektryk przed zawilgoceniem
- Dobra izolacja elektryczna: dobre właściwości izolacyjne, ogranicza ryzyko zwarć i uszkodzeń
- Niższa odporność temperaturowa (zwykle do ok. 70–85°C), mniejsza odporność chemiczna niż fluoropolimery lub PP
Tłumienie dla wybranych częstotliwości [ dB/1m ]:
@100MHz - 0,15 dB/1m
@500MHz - 0,39 dB/1m
@1GHz - 0,56 dB/1m
@2GHz - 0,86 dB/1m
@3GHz - 1,07 dB/1m
