UWAGA – produkty wykonywane na zamówienie
Prezentowane kable stanowią przykładowe konfiguracje i nie są wyrobami gotowymi utrzymywanymi na magazynie. Każdy produkt wykonywany jest na zamówienie według wybranej konfiguracji (typ przewodu, długość, rodzaj złączy).
Produkty kablowe nie podlegają zwrotowi bez podania przyczyny.
Dlaczego produkty kablowe nie podlegają zwrotowi? więcej >>>
Dlaczego produkty kablowe nie podlegają zwrotowi?
Każdy kabel wykonywany jest indywidualnie po złożeniu zamówienia. Dobieramy i konfekcjonujemy przewód, złącza oraz długość zgodnie z konfiguracją wybraną przez Kupującego.
Oferowane produkty należy traktować jako przykładowe konfiguracje i wzory wykonania. Nie są to wyroby gotowe utrzymywane na magazynie, lecz produkty wykonywane lub kompletowane na zamówienie.
Ze względu na indywidualny charakter wykonania, produkty te stanowią towary nieprefabrykowane wykonywane według specyfikacji klienta lub służące zaspokojeniu jego zindywidualizowanych potrzeb. W związku z tym prawo odstąpienia od umowy oraz zwrot bez podania przyczyny nie przysługują w zakresie przewidzianym przez obowiązujące przepisy prawa.
Przed złożeniem zamówienia zalecamy dokładne sprawdzenie konfiguracji produktu. W przypadku wątpliwości dotyczących doboru przewodu, złączy lub parametrów technicznych zapraszamy do kontaktu z naszym działem technicznym.
|

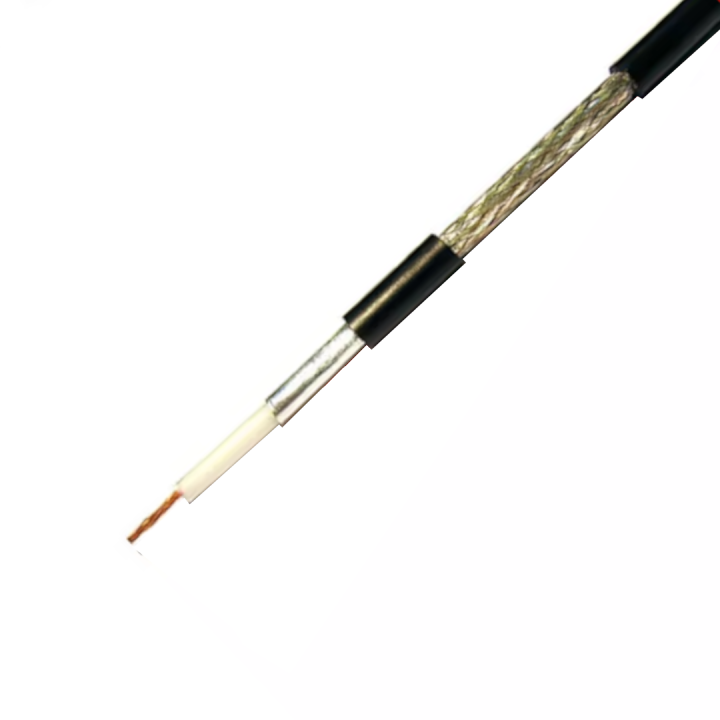

Kabel koncentryczny RG58 50Ω – elastyczny RF do 3 GHz
Elastyczny kabel koncentryczny RG58 RED przeznaczony do zastosowań RF, mikrofalowych oraz pomiarowych.
- systemy RF i mikrofalowe
- telekomunikacja
- aparatura pomiarowa i laboratoryjna
- projekty elektroniczne i przemysłowe
- typ: RG58 kolor CZARNY
- konstrukcja: elastyczny kabel koncentryczny
- maksymalna częstotliwość pracy: 3 GHz
- impedancja: 50 +/- 2 Ω
- rezystancja dla prądu stałęgo - żyła sygnałowa / ekran 38 / 19 Ω
- tłumienie przy 1 GHz: 0,42 dB
- współczynnik skrócenia (ang. Velocity Factor, VF): 78%
- pojemniość 82 pF/m
- skutecznośc ekranowania : min 85dB
- napiecie pracy (AC): 500Vrms
- maksymalne napięcie pracy (AC) : 900Vrms
- odpornośc na przeskok iskry płaszcza zewnętrzego (AC): 2000Vrms
- minimalny promień gięcia pojedynczego przewodu: 25mm
- minimalny promień gięcia wiązki przewodów: 50mm
Budowa kabla:
- żyła sygnałowa: linka 19 drutowa fi - 0,2 mm każdy, miedziowana platerowana srebrem ( struktura trójwarstwowa) fi - 1,1mm
- dielektryk: PE spieniony fi2,9mm
- ekran: dwiuwarstwoy ekran, plecionka miedź CYNOWANA+ folia aluminiowa, skuteczność pokrycia 94%, fi - 2,59mm
- materiał płaszcza: PP kolor czarny, zapewnia wysoką odporność chemiczną, elastyczną, na urazy mechaniczne oraz wyskoką odpornośc UV i starzenie, fi - 4,95mm
- maksymalna temperatura pracy: do 85°C
Zaastosowanie materiału PVC na pancerz zewnętzny wady i zalety:
- Dobra ochrona mechaniczna skutecznie chroni kabel przed: przetarciami, uderzeniami, zgnieceniem w typowych instalacjach
- Wysoka elastyczność: łatwość w układani, dobrze znoszą zginanie, nadają się do instalacji ruchomych i półruchomych
- Odporność na wilgoć: PVC nie chłonie wody, zabezpiecza ekran i dielektryk przed zawilgoceniem
- Dobra izolacja elektryczna: dobre właściwości izolacyjne, ogranicza ryzyko zwarć i uszkodzeń
- Niższa odporność temperaturowa (zwykle do ok. 70–85°C), mniejsza odporność chemiczna niż fluoropolimery lub PP
Tłumienie dla wybranych częstotliwości [ dB/1m ]:
@100MHz - 0,11 dB/1m
@500MHz - 0,26 dB/1m
@1GHz - 0,43 dB/1m
@2GHz - 0,59 dB/1m
@3GHz - 0,86 dB/1m
