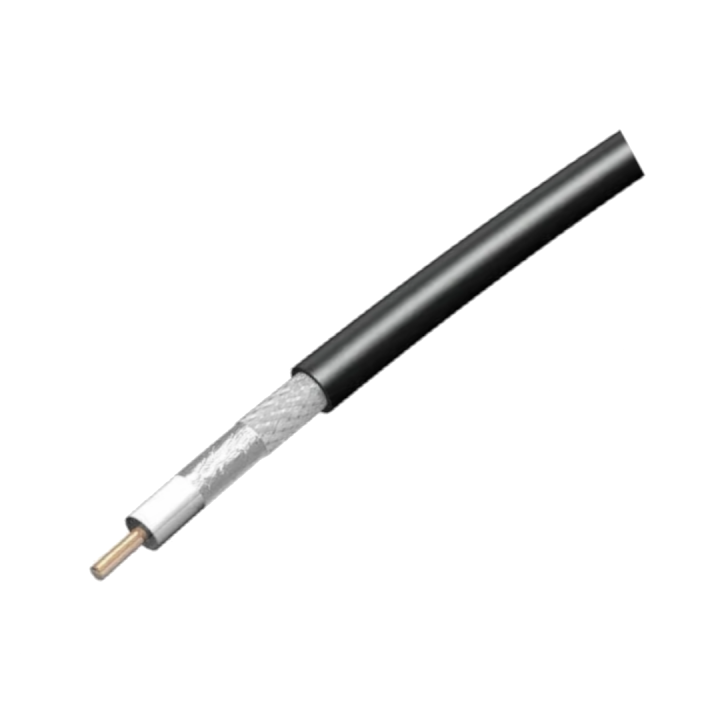

Kabel antenowy MRC400 0.400" 6 GHz ODPOWIEDNIK LMR400 eco
Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 ohm w powłoce polietylenowej, przeznaczony do przesyłania sygnałów w.cz., danych, itp. drogą
radiową ( WLAN 5 GHz, 2.4 GHz, WiMAX itp.) oraz innych zastosowań radiokomunikacyjnych , do pracy w instalacjach nadawczych i odbiorczych .

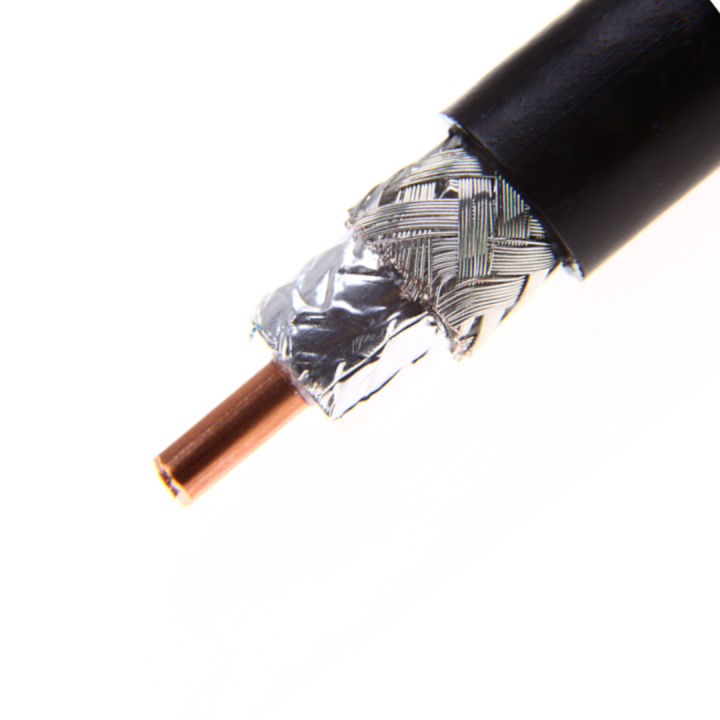

Konstrukcja:
-
Żyła wewnętrzna Cu platerowane na drut Al ( CCA ) , średnica Ø 2.74 mm +/- 0.03 mm -
Dielektryk Spieniony fizycznie PE, średnica Ø 7.24 mm +/- 0.05 mm -
Ekran (żyła zewnętrzna ) Folia Al-PET klejona do dielektryka + 93% oplot z ocynowanej Cu -
PE, średnica całkowita Ø 10.3 mm 0.3 mm , kolor czarny ( RAL 9005 ) -
Normy EN 50117-1, IEC 61196-1 -
Minimalny promień zginania:
bez obciążenia 5 x średnica kabla
z obciążeniem 10 x średnica kablaZakres temperatury:
-
podczas pracy -30° C do + 70° C -
podczas instalacji -10° C do + 55° C
Parametry elektryczne @20°C :
-
Rezystancja dla prądu stałego ( DC )
żyła wewnętrzna 4.8 om/km
żyła zewnętrzna (ekran ) 5.4 om/km -
Pojemność jednostkowa 79 pF/m -
Współczynnik skrócenia fali 85 % -
Impedancja falowa 50ohm ± 2 -
Transfer impedancji <5 mom/m @10 MHz -
Napięcie pracy 1.2 kVrms -
Test napięciowy żyła wewnętrzna / ekran 3.0 kVrms -
Skuteczność ekranowania 100-1000 MHz 90 dB
Parametry użytkowe @20°C
Częstotliwość (MHz) Tłumienność falowa dB/100m (nominalna)
-
30 MHz ..................... 2.2 dB -
150 MHz .................... 5.0 dB -
220 MHz .................... 6.1 dB -
450MHz ..................... 8.9 dB -
900 MHz .................. 12.8 dB -
1800 MHz .................. 18.6 dB -
2500 MHz .................. 22.3 dB -
5200 MHz .................. 33.6 dB -
5800 MHz .................. 35.5 dBMaksymalny rating mocy Wat (temperatura otaczająca 40°C i maksymalna temperatura żyły wew. 100°C)
-
30 MHz ................... 3330 W -
150 MHz ................... 1470 W -
220 MHz .................. 1200 W -
450MHz ..................... 830 W -
900 MHz .................... 580 W -
1800 MHz .................... 400 W -
2500 MHz .................... 330 W -
5200 MHz .................... 222 W -
5800 MHz .................... 210 WTłumienność odbiciowa (dB) ( wartości uśrednione )
-
50-450 MHz ............. >= 26 dB -
450-1000 MHz ............. >= 23 dB -
1000-2500 MHz ............. >= 15 dB
