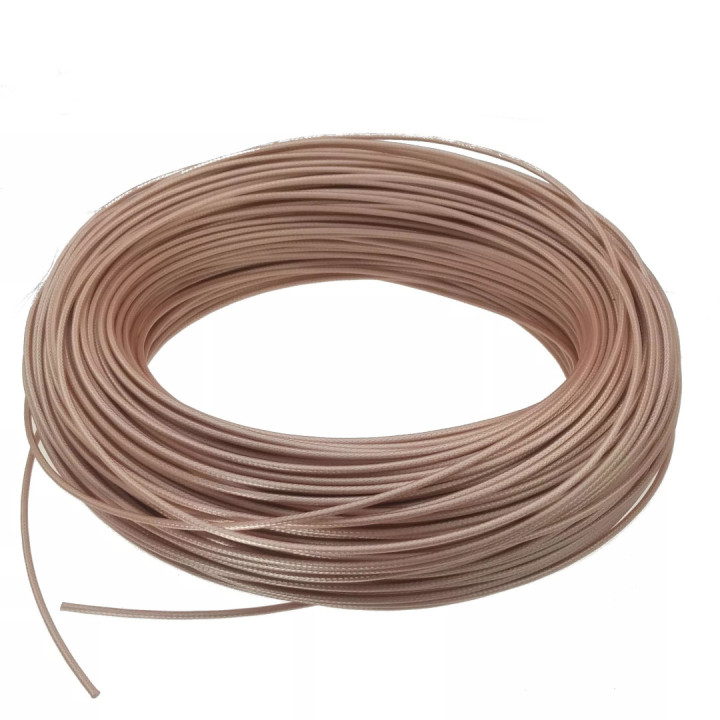

Kabel koncentryczny RG316 50ohm elastyczny RF 3GHz

Kabel koncentryczny RG316 50Ω PTFE FEP – elastyczny RF do 3 GHz

Elastyczny kabel koncentryczny RG316  przeznaczony do zastosowań RF i mikrofalowych.

Zastosowanie:

- systemy RF i mikrofalowe

- telekomunikacja

- aparatura pomiarowa i laboratoryjna

- projekty elektroniczne i przemysłowe

Specyfikacja techniczna:

- typ: RG316

- konstrukcja: elastyczny kabel koncentryczny

- maksymalna częstotliwość pracy: 3 GHz

- impedancja: 50 Ω

- tłumienie przy 1 GHz: 38 dB

- współczynnik skrócenia (ang. Velocity Factor, VF): 69%

- pojemniość 32 pF/m

- napiecie pracy (AC): 900Vrms

- maksymalne napięcie pracy (AC) : 2000Vrms

- odpornośc na przeskok iskry płaszcza zewnętrzego (AC): 2000Vrms

- minimalny promień gięcia: 15mm

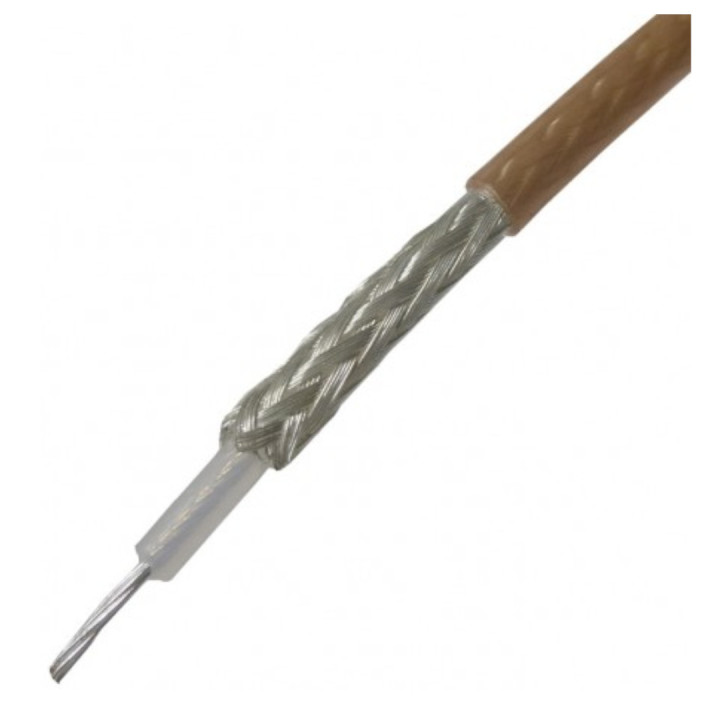

Budowa kabla:

- żyła sygnałowa: linka 7 drutowa fi - 0,17mm każdy, stal miedziowana platerowana srebrem ( struktura trójwarstwowa) fi - 0,5mm

- dielektryk: PTFE (politetrafluoroetylen - Teflon) fi-1,52mm

- ekran: jednowarstwowy ekran, plecionka miedź srebrzona, skuteczność pokrycia 95%, fi - 2,59mm

- materiał płaszcza: FEP (fluorowany etylen-propylen) kolor jasnobrązowy transparentny, zapewnia wysoką odporność chemiczną, elastyczną, na urazy mechaniczne oraz wyskoką odpornośc  UV i starzenie, fi - 2,59,

- maksymalna temperatura pracy: do 200°C

Połączenie materiaów PTFE i FEP zapewnia bardzo dobra stabilność parametrów elektrycznych i mechanicznych, dlatego PTFE jest jednym z najlepszych dielektryków do kabli RF i mikrofalowych.

Tłumienie dla wybranych częstotliwości [ dB/1m ]:

@100MHz - 0,36  dB/1m

@500MHz - 0,62  dB/1m

@1GHz - 1,19  dB/1m

@2GHz - 1,46  dB/1m

@3GHz - 1,90  dB/1m
