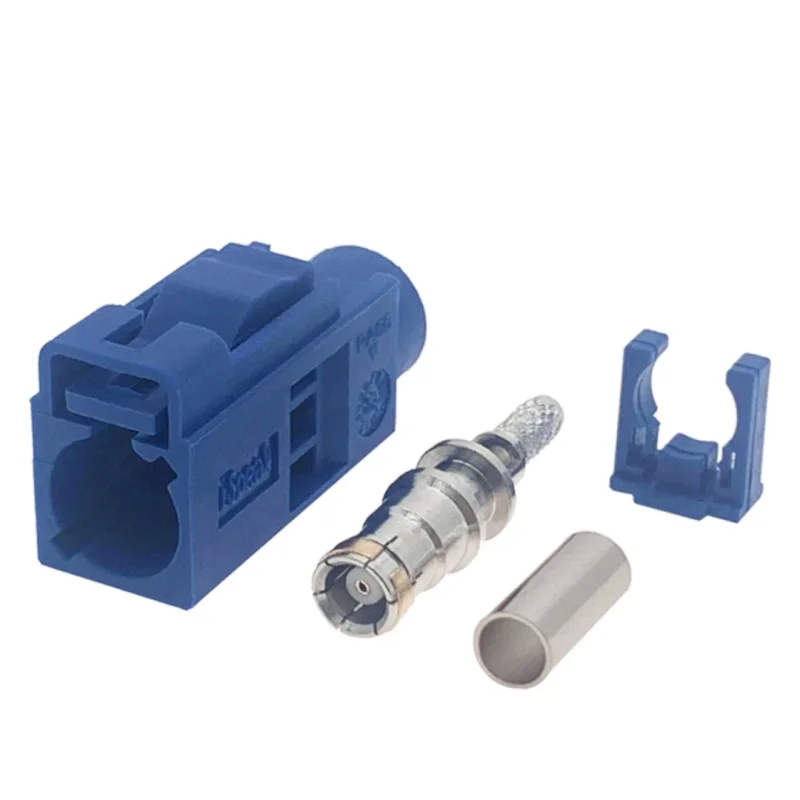

FAKRA-Buchse für RG316 CODE-C-Kabel, GERADE

FAKRA SMB-Buchse für RG316 CODE-C-Kabel.

Koaxialer Hochfrequenzstecker SMB ist zusätzlich mit einer Kunststoffabdeckung ausgestattet, die polarisiert (kodiert) den Stecker entsprechend dem Industriestandard FAKRA.

Der FAKRA-Standard wurde hauptsächlich für die Bedürfnisse der Automobilindustrie entwickelt darin verwendete Technologien: HF-Signale GPS, GSM, Radio (AM, FM, DAB), was die Verwendung von Anschlüssen in anderen Bereichen nicht einschränkt Anwendungen.

TECHNISCHE SPEZIFIKATIONEN:

• Steckertyp: FAKRA II KMU
• Typ: konzentrisch
• Anschluss: gerade Buchse
• Wellenimpedanz: 50 Ohm
• Maximale Betriebsspannung: 335V
• Kabeltyp: RG174, RG316
• Betriebstemperatur: -40°C ~ 105°C

Der FAKRA-Standard unterscheidet dreizehn Mit großen Buchstaben codierte mechanische Schlüssel, die erhältlich sind im Zusammenhang mit der Farbcodierung.

(Buchstaben A – Schwarz, B – Creme, C – Marineblau, D – Lila, E – Blattgrün, F – Braun, G – Grau ,H – Rosa I – Beige, K – Curry, L – Karmin, M – Orange, N – Grün, Z – Blau Marine).

Der FAKRA-Standard sieht einen neutralen Schlüssel vor - UNIVERSAL Z – Marineblau , austauschbar Codierung:
A – Schwarz, B – Creme, C – Marineblau, D – Violett, E – Blattgrün, F – Braun, G – Grau, H – Rosa I – Beige, K – Curry, L – Karmin, M – Orange, N - Grün

PRODUKTHINWEIS:

• Manchmal kann die Farbe im Farbton vom angegebenen abweichen, aber immer im Farbton Die Beschreibung enthält den Ausführungscode Kodex
