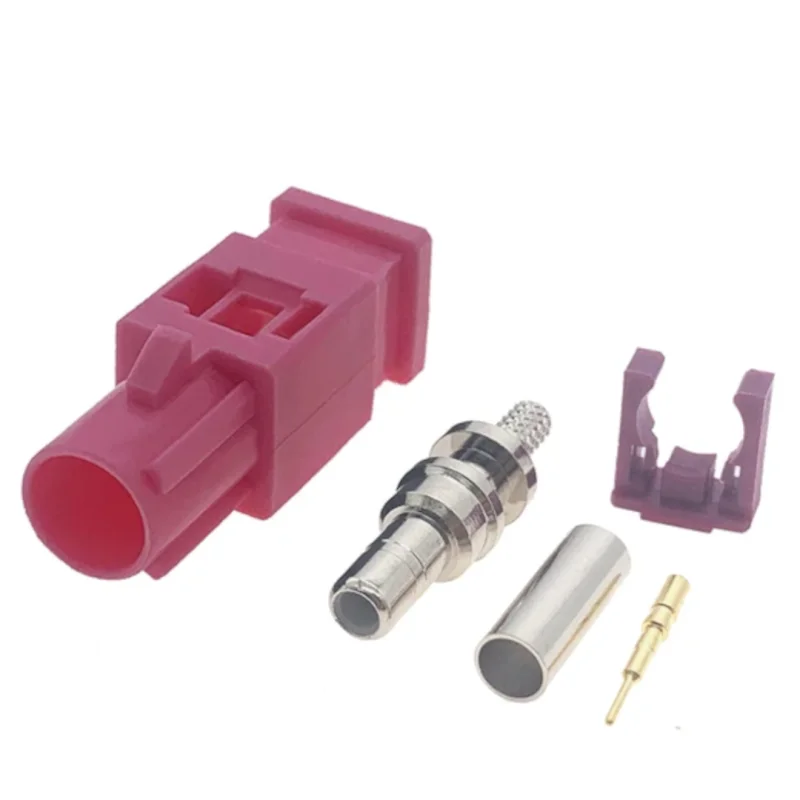

FAKRA-Stecker für RG316 CODE-H-Kabel, gerade

FAKRA SMB-Stecker für RG316-Kabel H-Kodierung.

Hochfrequenz-Koaxialsteckverbinder SMB ist zusätzlich mit einer Kunststoffabdeckung ausgestattet, die polarisiert (kodiert) den Stecker entsprechend dem Industriestandard FAKRA.

Der FAKRA-Standard wurde hauptsächlich für die Bedürfnisse der Automobilindustrie entwickelt Verwendete Technologien: HF-Signale GPS, GSM, Radio (AM, FM, DAB), was die Verwendung von Anschlüssen in anderen Bereichen nicht einschränkt Anwendungen.

TECHNISCHE SPEZIFIKATIONEN:

• Hersteller: MOLEX
• Typ Anschlüsse: FAKRA II SMB
• Typ: konzentrisch
• Anschluss: Stecker männlich
• Wellenimpedanz: konzentrisch
• Arbeitsfrequenz max.: konzentrisch
• Maximale Betriebsspannung: 335V
• Kabeltyp: RG174, RG316
• Betriebstemperatur: -40°C ~ 105°C

Der FAKRA-Standard unterscheidet dreizehn Mit großen Buchstaben codierte mechanische Schlüssel, die erhältlich sind im Zusammenhang mit der Farbcodierung.
(Buchstaben A - Schwarz, B – Creme, C – Marineblau, D – Violett, E – Grün Blatt, F – Braun, G – Grau, H – Rosa, I – Beige, K – Curry, L – Karmin, M – Orange, N – Grün, Z – Blau Marine).

Codes ermöglichen so eine einfache Identifizierung und eindeutige Codierung mit mechanischem Schlüssel, die eine falsche Zuordnung verhindert. IN Der FAKRA-Standard sieht einen neutralen Schlüssel vor.
