Kabel koncentryczny RG58 50Ω – elastyczny RF do 3 GHz

Elastyczny kabel koncentryczny RG58 RED  przeznaczony do zastosowań RF, mikrofalowych oraz pomiarowych.

Zastosowanie:

- systemy RF i mikrofalowe

- telekomunikacja

- aparatura pomiarowa i laboratoryjna

- projekty elektroniczne i przemysłowe

Specyfikacja techniczna:

- typ: RG58 kolor CZARNY

- konstrukcja: elastyczny kabel koncentryczny

- maksymalna częstotliwość pracy: 3 GHz

- impedancja: 50 +/- 2 Ω

- rezystancja dla prądu stałęgo - żyła sygnałowa / ekran 38 / 19 Ω

- tłumienie przy 1 GHz: 0,42 dB

- współczynnik skrócenia (ang. Velocity Factor, VF): 78%

- pojemniość 82 pF/m

- skutecznośc ekranowania : min 85dB

- napiecie pracy (AC): 500Vrms

- maksymalne napięcie pracy (AC) : 900Vrms

- odpornośc na przeskok iskry płaszcza zewnętrzego (AC): 2000Vrms

- minimalny promień gięcia pojedynczego przewodu: 25mm

- minimalny promień gięcia wiązki przewodów: 50mm

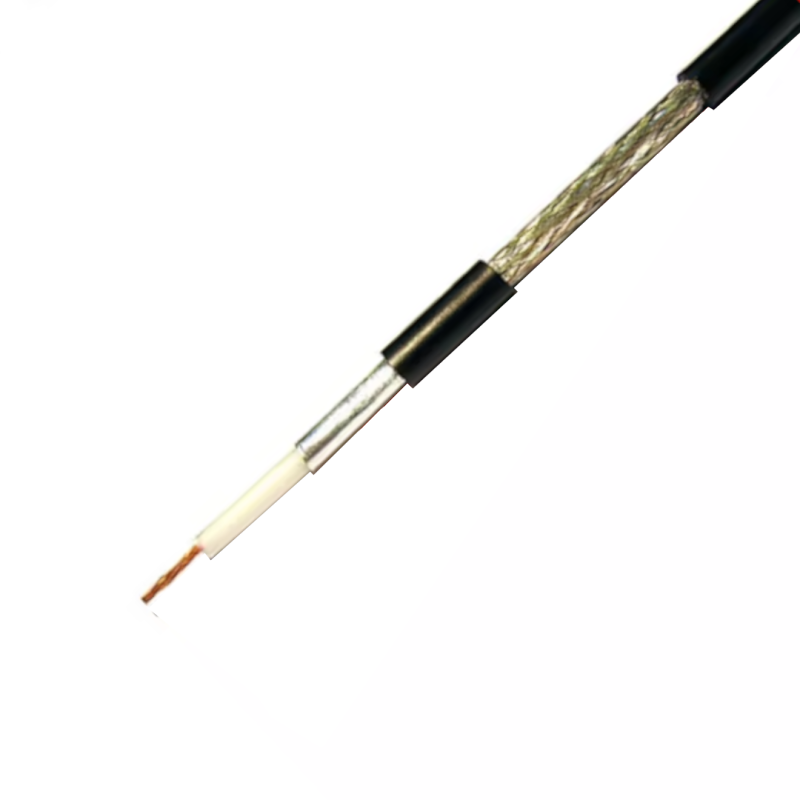

Budowa kabla:

- żyła sygnałowa: linka 19 drutowa fi - 0,2 mm każdy, miedziowana platerowana srebrem ( struktura trójwarstwowa) fi - 1,1mm

- dielektryk: PE spieniony fi2,9mm

- ekran: dwiuwarstwoy ekran, plecionka miedź CYNOWANA+ folia aluminiowa, skuteczność pokrycia 94%, fi - 2,59mm

- materiał płaszcza: PP   kolor czarny, zapewnia wysoką odporność chemiczną, elastyczną, na urazy mechaniczne oraz wyskoką odpornośc  UV i starzenie, fi - 4,95mm

- maksymalna temperatura pracy: do 85°C

Zaastosowanie materiału PVC na pancerz zewnętzny wady i zalety:

- Dobra ochrona mechaniczna skutecznie chroni kabel przed: przetarciami, uderzeniami, zgnieceniem w typowych instalacjach

- Wysoka elastyczność: łatwość w układani, dobrze znoszą zginanie, nadają się do instalacji ruchomych i półruchomych

- Odporność na wilgoć: PVC nie chłonie wody, zabezpiecza ekran i dielektryk przed zawilgoceniem

- Dobra izolacja elektryczna: dobre właściwości izolacyjne, ogranicza ryzyko zwarć i uszkodzeń

- Niższa odporność temperaturowa (zwykle do ok. 70–85°C), mniejsza odporność chemiczna niż fluoropolimery lub PP

Tłumienie dla wybranych częstotliwości [ dB/1m ]:

@100MHz - 0,11  dB/1m

@500MHz - 0,26  dB/1m

@1GHz - 0,43  dB/1m

@2GHz - 0,59  dB/1m

@3GHz - 0,86  dB/1m
