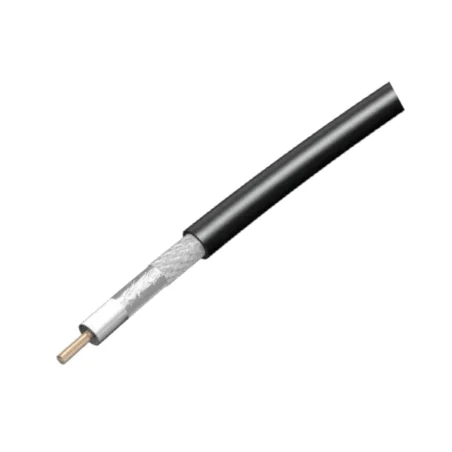

Kabel antenowy MRC400 0.400" 6 GHz ODPOWIEDNIK LMR400 eco
Wysokiej klasy profesjonalny przewód współosiowy o impedancji 50 ohm w powłoce polietylenowej, przeznaczony do przesyłania sygnałów w.cz., danych, itp. drogą
radiową ( WLAN 5 GHz, 2.4 GHz, WiMAX itp.) oraz innych zastosowań radiokomunikacyjnych , do pracy w instalacjach nadawczych i odbiorczych .
Konstrukcja:
- Żyła wewnętrzna Cu platerowane na drut Al ( CCA ) , średnica Ø 2.74 mm +/- 0.03 mm
- Dielektryk Spieniony fizycznie PE, średnica Ø 7.24 mm +/- 0.05 mm
- Ekran (żyła zewnętrzna ) Folia Al-PET klejona do dielektryka + 93% oplot z ocynowanej Cu
- PE, średnica całkowita Ø 10.3 mm 0.3 mm , kolor czarny ( RAL 9005 )
- Normy EN 50117-1, IEC 61196-1
- Minimalny promień zginania:
bez obciążenia 5 x średnica kabla
z obciążeniem 10 x średnica kabla
Zakres temperatury:
- podczas pracy -30° C do + 70° C
- podczas instalacji -10° C do + 55° C
Parametry elektryczne @20°C :
- Rezystancja dla prądu stałego ( DC )
żyła wewnętrzna 4.8 om/km
żyła zewnętrzna (ekran ) 5.4 om/km - Pojemność jednostkowa 79 pF/m
- Współczynnik skrócenia fali 85 %
- Impedancja falowa 50 om ± 2
- Transfer impedancji <5 mom/m @10 MHz
- Napięcie pracy 1.2 kVrms
- Test napięciowy żyła wewnętrzna / ekran 3.0 kVrms
- Skuteczność ekranowania 100-1000 MHz 90 dB
Parametry użytkowe @20°C
Częstotliwość (MHz) Tłumienność falowa dB/100m (nominalna)
- 30 MHz ..................... 2.2 dB
- 150 MHz .................... 5.0 dB
- 220 MHz .................... 6.1 dB
- 450MHz ..................... 8.9 dB
- 900 MHz .................. 12.8 dB
- 1800 MHz .................. 18.6 dB
- 2500 MHz .................. 22.3 dB
- 5200 MHz .................. 33.6 dB
- 5800 MHz .................. 35.5 dB
Maksymalny rating mocy Wat (temperatura otaczająca 40°C i maksymalna temperatura żyły wew. 100°C)
- 30 MHz ................... 3330 W
- 150 MHz ................... 1470 W
- 220 MHz .................. 1200 W
- 450MHz ..................... 830 W
- 900 MHz .................... 580 W
- 1800 MHz .................... 400 W
- 2500 MHz .................... 330 W
- 5200 MHz .................... 222 W
- 5800 MHz .................... 210 W
Tłumienność odbiciowa (dB) ( wartości uśrednione )
- 50-450 MHz ............. >= 26 dB
- 450-1000 MHz ............. >= 23 dB
- 1000-2500 MHz ............. >= 15 dB
