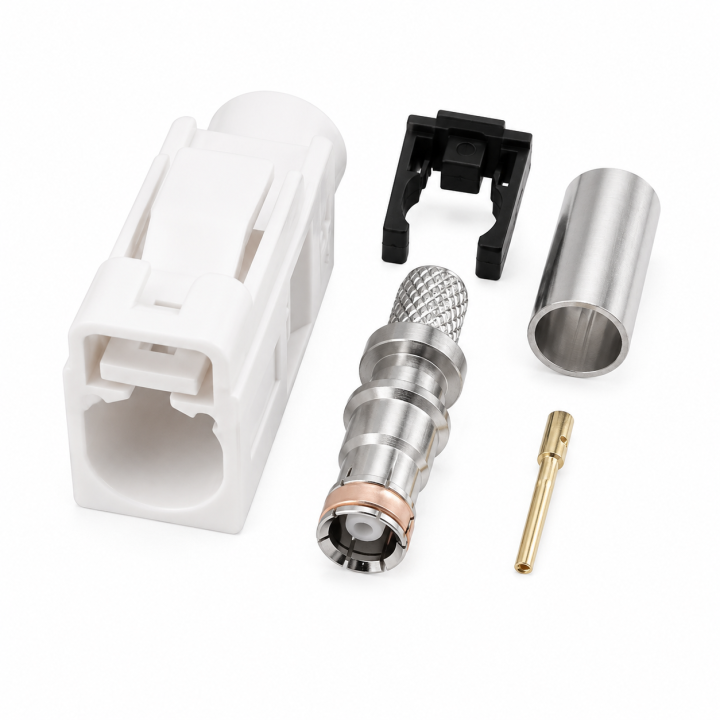

FAKRA gniazdo na kabel RG58, LMR195 CODE-B PROSTE

Złącze żeńskie SMB FAKRA na kabel RG58, LMR195 CODE-B .

SPECYFIKACJA TECHNICZNA:


- Typ złącza: FAKRA
- Rodzaj: koncentryczne
- Złącze: gniazdo żeńskie proste
- Impedancja falowa: 50ohm
- Maksymalne napięcie pracy: 335V
- Rodzaj kabla: RG58, LMR195           RG316
- Temperatura pracy: -40°C ~ 105°C
- Kolor: niebieski morski ( kodowanie kolorem osłony )
- Polaryzacja: kodowanie B ( CODE-B - BLUE )
- Orientacja przestrzenna:  proste
- Montaż elektryczny: pin lutowany, tuleja zaciskana



Standard FAKRA odróżnia trzynaście kluczy mechanicznych kodowanych wilekimi lierami, które są powiązane z kodowaniem za pomocą koloru.

( litery A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony , Z - Niebeski morski ).

W standarcie FAKRA przewidziano jeden klucz neutralny - UNIWERSALNY Z - Niebeski morski , który mozna zastąpić kodowania:
A - Czarny, B - Kremowy, C - Granatowy, D - Filotetowy, E - Zielony liść ,F - Brązowy, G - Szary ,H - Różowy I - Beżowy, K - Curry, L - Karminowy, M - Pomarańćzowy, N - Zielony

UWAGA DO PRODUKTU:


- niekiedy kolor może róznić się odcieniem od deklarowanego, ale zawsze w opisie jest podany kod wykonania CODE-x
