NOTE – products made to order
The cables presented are sample configurations and are not finished products held in stock. Each product is made to order according to the selected configuration (cable type, length, connector type).
Cable products are non-returnable for any reason.
Why are cable products non-returnable?
Each cable is individually manufactured after the order is placed. We select and assemble the cable, connectors, and length according to the configuration selected by the Buyer.
The products offered should be considered sample configurations and manufacturing models. These are not finished products held in stock, but products made or assembled to order.
Due to the individual nature of their manufacture, these products constitute non-prefabricated goods manufactured according to the customer's specifications or intended to meet their individual needs. Therefore, the right to withdraw from the contract and return without giving a reason is not available to the extent permitted by applicable law.
Before placing an order, we recommend carefully checking the product configuration. If you have any questions regarding the selection of cables, connectors, or technical parameters, please contact our technical department.
|

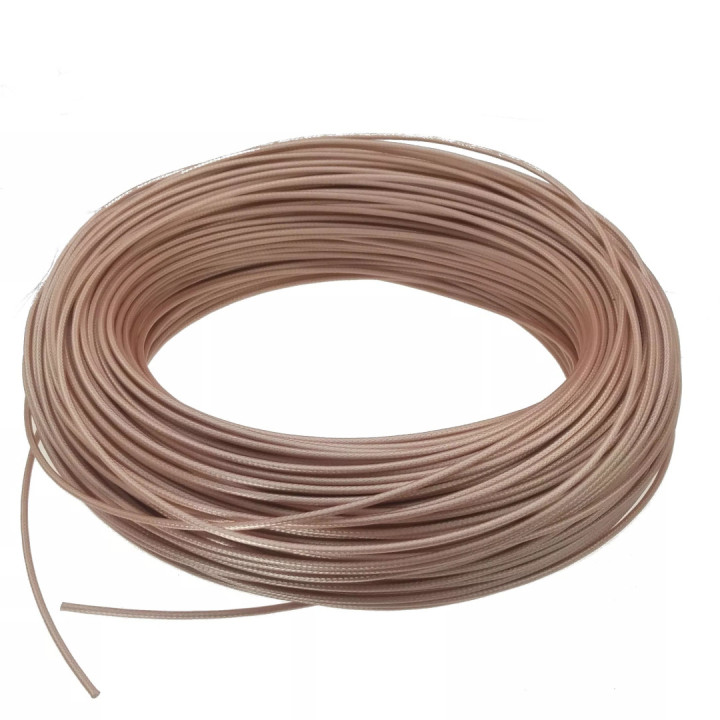

Elastyczny kabel koncentryczny RG316 przeznaczony do zastosowań RF i mikrofalowych.
- systemy RF i mikrofalowe
- telekomunikacja
- aparatura pomiarowa i laboratoryjna
- projekty elektroniczne i przemysłowe
- typ: RG316
- konstrukcja: elastyczny kabel koncentryczny
- maksymalna częstotliwość pracy: 3 GHz
- impedancja: 50 Ω
- tłumienie przy 1 GHz: 38 dB
- współczynnik skrócenia (ang. Velocity Factor, VF): 69%
- pojemniość 32 pF/m
- napiecie pracy (AC): 900Vrms
- maksymalne napięcie pracy (AC) : 2000Vrms
- odpornośc na przeskok iskry płaszcza zewnętrzego (AC): 2000Vrms
- minimalny promień gięcia: 15mm
Budowa kabla:

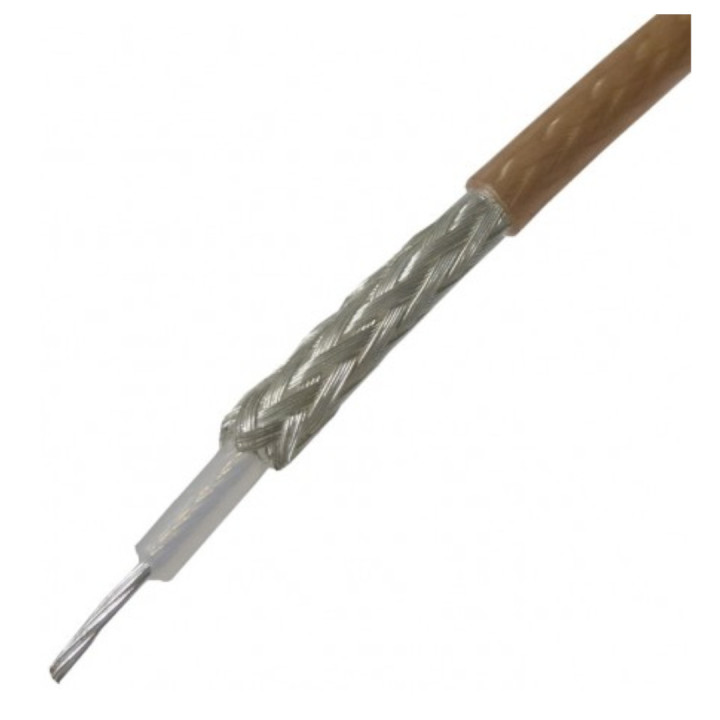

- żyła sygnałowa: linka 7 drutowa fi - 0,17mm każdy, stal miedziowana platerowana srebrem ( struktura trójwarstwowa) fi - 0,5mm
- dielektryk: PTFE (politetrafluoroetylen - Teflon) fi-1,52mm
- ekran: jednowarstwowy ekran, plecionka miedź srebrzona, skuteczność pokrycia 95%, fi - 2,59mm
- materiał płaszcza: FEP (fluorowany etylen-propylen) kolor jasnobrązowy transparentny, zapewnia wysoką odporność chemiczną, elastyczną, na urazy mechaniczne oraz wyskoką odpornośc UV i starzenie, fi - 2,59,
- maksymalna temperatura pracy: do 200°C
Połączenie materiaów PTFE i FEP zapewnia bardzo dobra stabilność parametrów elektrycznych i mechanicznych, dlatego PTFE jest jednym z najlepszych dielektryków do kabli RF i mikrofalowych.
Tłumienie dla wybranych częstotliwości [ dB/1m ]:
@100MHz - 0,36 dB/1m
@500MHz - 0,62 dB/1m
@1GHz - 1,19 dB/1m
@2GHz - 1,46 dB/1m
@3GHz - 1,90 dB/1m
